Afiladora de cuchillas industriales
Capacidad hasta 4090 mm. Según modelo
Máquina automática, sencilla, compacta y económica que requiere un bajo mantenimiento.
La ELITE modelo CU es nuestra innovadora afiladora y rectificadora para cuchillas rectaos con capacidad de afilado desde 1000 mm hasta 4090 mm.
Es una máquina automática, sencilla, compacta y económica que requiere poco mantenimiento.
Equipado con un panel de control muy fácil de usar pero muy potente, con el que los tiempos de afilado y preparación son lo más rápidos posible.
Hemos estado analizando el ciclo de trabajo de un taller para optimizar el uso de la máquina. El resultado es un panel de control con solo los botones necesarios, como las afiladoras de cuchillas del pasado, pero en su interior cuenta con un potente PLC, por lo que el ciclo de afilado es automático con buena calidad.
Una vez finalizado el ciclo de afilado, si seleccionó el ciclo de pulido, éste se activa automáticamente, para una máxima calidad de afilado y mínima rugosidad superficial de la cuchilla. La máquina reduce automáticamente la velocidad del carro para realizar la operación de acabado fino.

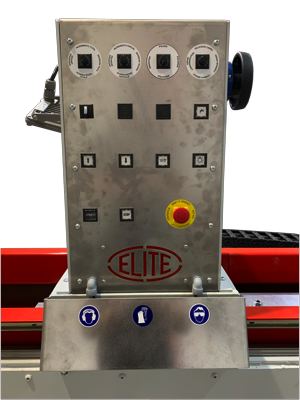

Panel de control muy fácil de usar con solo los botones necesarios al igual que las máquinas antiguas, pero internamente hay un potente sistema PLC, por lo que el ciclo de afilado es fácil de ajustar y automático.

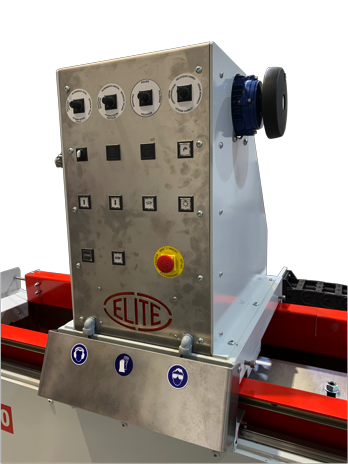

Avance automático o manual de la muela abrasiva: puede subir o bajar la muela abrasiva con los botones, o hacerlo con el volante manual para obtener una aproximación más precisa
Plato magnético 150 mm. ancho apoyado por pies extra rígidos

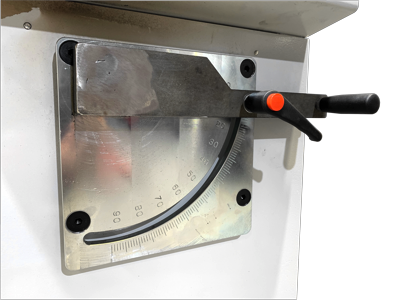

Grados de la cuchilla fáciles y rápidos de ajustar mediante palanca graduada de 0º a 90º
| Potencia del motor de la muela | 5,5 CV 50Hz (7,5 CV 60Hz) - Opcional: 7,5 CV 50Hz (9 CV 60Hz) |
|---|---|
| Diámetro de la muela | 200 mm. |
| Velocidad del carro | de 1 a 20 m/min |
| Distancia máxima de paso entre la muela y el plato | 140 mm. |
| Ancho del plato magnético | 150 mm. |
| Equipo de refrigeración | 220 litros con decantación |
| Potencia máxima conectada | 8 kW (10 kW para versión 7,5 CV) |
Características técnicas
Accesorios opcionales
- Depurador magnético a discos para la separación de la viruta del refrigerante
- Motor de la muela 7,5 CV (9 CV en versión 60 Hz.)
- Velocidad de giro del motor de la muela ajustable
Versiones disponibles
| Modelo | Dimensiones | Peso |
|---|---|---|
| 1000 mm. | 2200 x 800 x 1500 mm. | 690 Kg. |
| 1500 mm. | 2700 x 800 x 1500 mm. | 890 Kg |

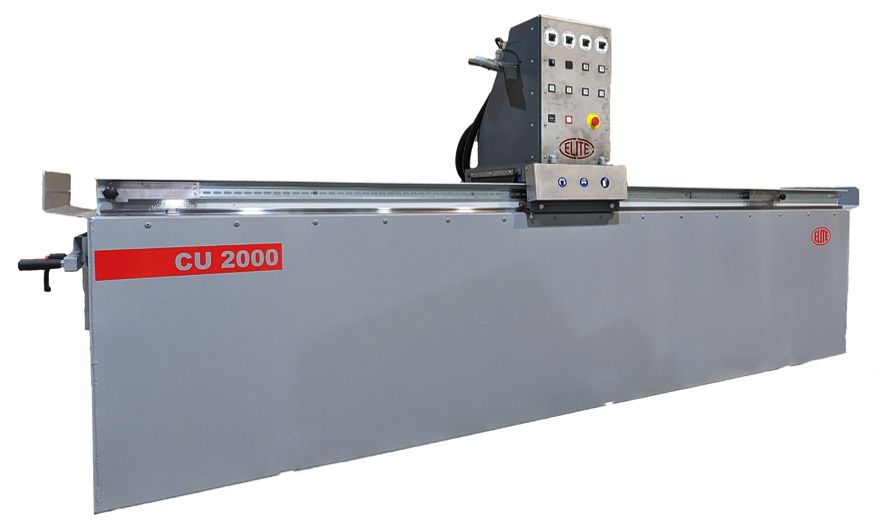

| 2030 mm. | 3200 x 800 x 1500 mm. | 1290 Kg. |
| 3060 mm. | 4200 x 800 x 1500 mm. | 1890 Kg. |

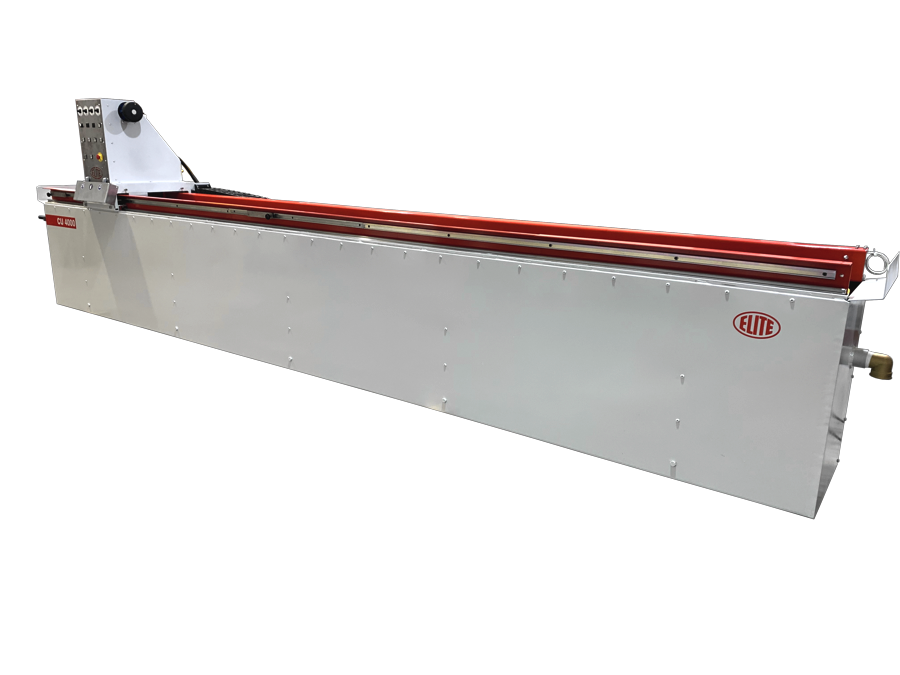

| 4090 mm. | 5200 x 800 x 1500 mm. | 2290 Kg. |
DESTACADOS
- Muy fácil de usar
- Ciclo de trabajo programable con fase de acabado fino seleccionable
- Carro libre de vibraciones: movimiento por correa dentada
- Carro con guías endurecidas y rodamientos de bolas de recirculación
- Sentido de rotación de la muela ajustable mediante un pulsador
ELITE CU
Foco led equipado de serie para ver correctamente la aproximación de la muela a la cuchilla

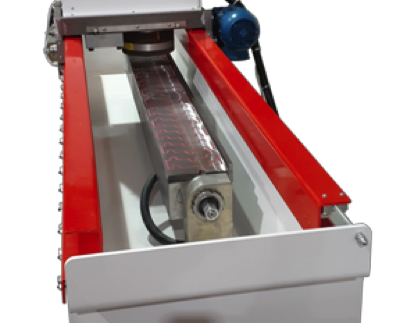

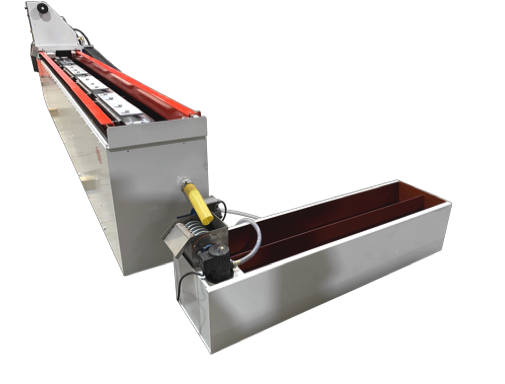

Versión con depurador magnético para la eliminación de la suciedad magnetizable de forma automática.
