Afiladora automática de sierras de cinta y hoja de sierra circular de bajo mantenimiento.
Para afilar y triscar dientes rectos y dientes rectos espaciados en sierras de cinta de 10 a 70 mm de ancho (0,4 "a 2-3 / 4")
También permite afilar hojas de sierra circular de acero o CV desde 110 hasta 600 mm (4-1 / 3 "a 25,5")
El modelo ELITE SC 2 es nuestra afiladora de sierras de cinta para perfiles de dientes triangulares y triangulares espaciados que también puede afilar hojas de sierra circular de acero de 110 a 600 mm.
La sierra de cinta se coloca en vertical, con un portador de sierra de cinta ajustable según la longitud de la sierra, lo que ahorra espacio en el taller de afilado.
La máquina está disponible opcionalmente con el dispositivo de triscado automático de la sierra de cinta, con las siguientes opciones de ajuste: derecha-izquierda-recta o derecha-izquierda.
También es posible seleccionar la carga de entrada de afilado: solo la parte delantera del diente o la parte delantera + trasera.

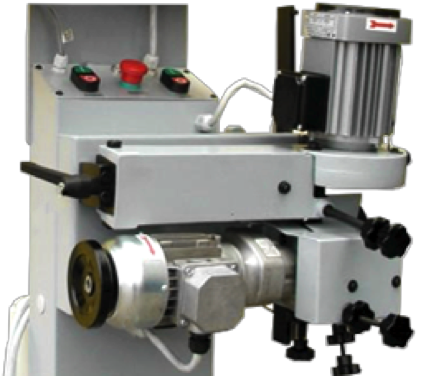

Panel de control frontal, con solo los botones necesarios para un manejo muy fácil
Máquina trabadora instalada en la afiladora, disponible opcionalmente
| Ancho de la sierra cinta | de 10 a 70 mm. (0,39" to 2,75") |
|---|---|
| Espesor de la sierra cinta | de 0,5 a 1,5 mm. (0,019" to 0,06") |
| Paso del diente | de 5 a 30 mm. (0,19" to 1,18") |
| Perfil del diente | recto o recto espaciado |
| Velocidad de trabajo | 54 dientes/minuto. Opcionalmente disponible con variador de velocidad de 10 hasta 60 dientes/minuto |
| Velocidad de giro de la muela | Aprox. 3.000 RPM |
| Motor de la muela | 0,55 kW |
| Diámetro de la sierra circular | de 110 a 600 mm. (4,3" a 23,6") |
Características técnicas
Accesorios Opcionales
- Triscadora instalada en la afiladora
- Regulador de velocidad de trabajo de 10 a 60 dientes/minuto
- Sistema de refrigerante completo, incluye bomba, bandeja de agua, mangueras y tubos
Versiones disponibles
| Modelo | Medidas | Peso |
|---|---|---|
| SC 2 | 810 x 920 x 1560 mm | 130 Kg |
| SC 2 + triscadora TR 2 | 810 x 920 x 1560 mm | 150 Kg |
| SC 2 + triscadora TR 3 | 810 x 920 x 1560 mm | 180 Kg |
DESTACADOS
- Afilado económico y de calidad de sierras de cinta y sierras circulares, ahorrando espacio de trabajo gracias a su sistema de colocación vertical de la sierra de cinta
- Afilado de sierras de cinta con perfil de diente triangular y triangular espaciado
- Afilado de hojas de sierra circular de acero y CV
- Posibilidad de seleccionar la carga de entrada de afilado: solo la parte delantera del diente o la parte delantera + trasera
- Ajuste independiente del paso de los dientes
- Ajuste independiente de la profundidad de la muela y la velocidad de entrada / salida
- Versión con máquina triscadora: opción de triscado derecha-izquierda-recta o derecha-izquierda

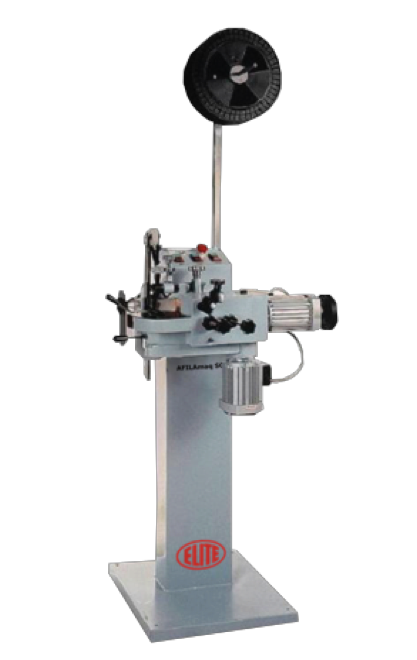

Afiladora de sierras de cinta sin la máquina triscadora instalada
Afilado de perfiles de dientes: rectos y rectos espaciados
AFILANDO SIERRA CINTA

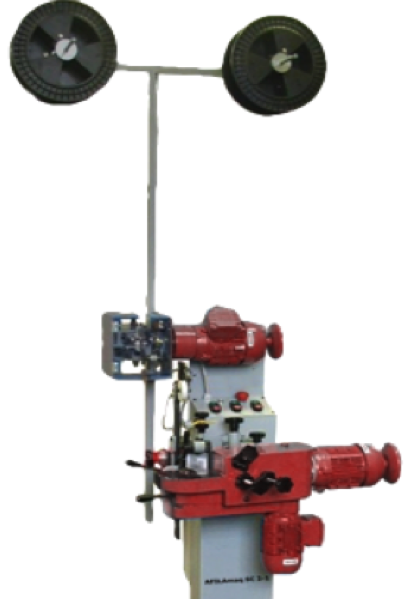

TRISCADORA TR 3 MONTADA SOBRE AFILADORA SC 2
AFILANDO SIERRA CIRCULAR
ELITE SC 2
