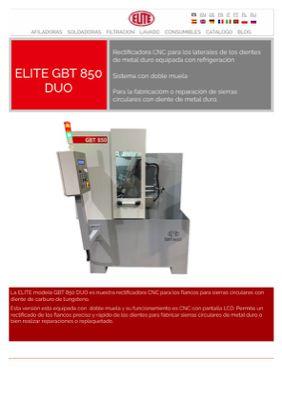

Rectificadora CNC para los laterales de los dientes de metal duro equipada con refrigeración

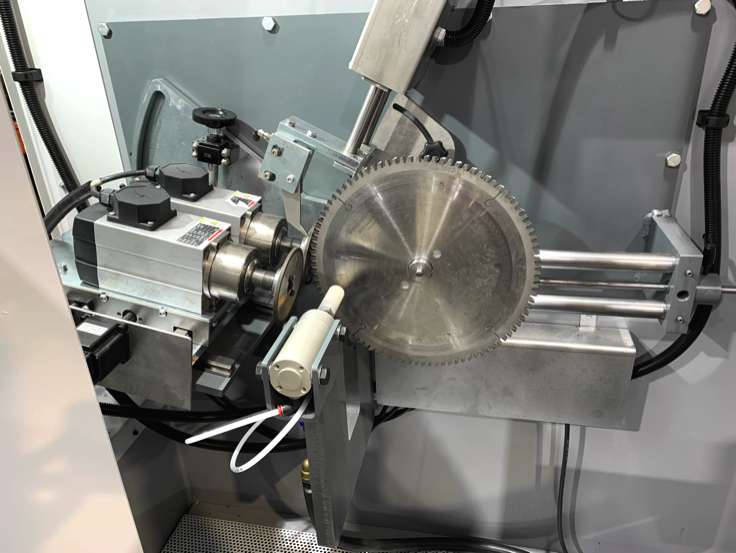

Sistema con doble muela
Para la fabricación o reparación de sierras circulares con diente de metal duro.
La ELITE modelo GBT 850 DUO es nuestra rectificadora CNC para los flancos para sierras circulares con diente de carburo de tungsteno.
Esta versión está equipada con doble muela y su funcionamiento es CNC con pantalla LCD. Permite un rectificado de los flancos preciso y rápido de los dientes para fabricar sierras circulares de metal duro o bien realizar reparaciones o replaquetado.
| Diámetro de la hoja de sierra | de 100 a 850 mm (de 4 "a 33,5") |
|---|---|
| Diámetro del orificio de la hoja de sierra | Desde ø10 mm. |
| Espesor de la hoja | Hasta 10 mm. |
| Paso de diente | De 1 a 125 mm. |
| RECTIFICADO DE FLANCOS | |
| Recorrido de afilado | Hasta 40 mm. |
| Ángulo de ataque | De -15º a +30º |
| Ángulo de corte radial | De -5º a +6º |
| Ángulo de corte tangencial | De 0º hasta 8º |
| EQUIPO DE REFRIGERACIÓN | |
| Capacidad del depósito | 220 litros |
| Caudal del refrigerante | Hasta 40 litros/minuto |
| DATOS TÉCNICOS | |
| Automatización | Mediante 4 ejes CNC (X, Y1, Y2, A) |
| Sujeción de la sierra | Mediante pistón pneumático |
| Motor de la muela | 0,75 kW (cada unidad) |
| Velocidad de la muela | regulable de 5000 a 9000 RPM |
| Diámetro de la muela abrasiva | ø100 mm. |
| Diámetro del agujero de la muela abrasiva | ø20 mm. |
| Dimensiones de la máquina | 1410 x 1225 x 1800 mm. |
| Conexión | 230V/400V, 50/60 Hz. Potencia total conectada: 3,3 kW - Requiere de suministro de aire a presión >6 Bar |
| Peso de la máquina | 840 Kg. |
DESTACADOS
- Cualquier paso del diente es posible
- Equipo de refrigeración integrado como opción
- Concepción robusta y muy simple que permite un uso de la máquina continuado y sin averías
- Fácil de usar
- Máquina muy compacta con un gran rango de diámetros de disco: desde 100 hasta 850 mm.
Equipo de refrigeración integrado
Permite el afilado en húmedo para una mejor calidad de afilado y una mayor duración de la piedra de afilado.
Integra un depósito de 200 litros con unas rejillas extraibles para su fácil limpieza.

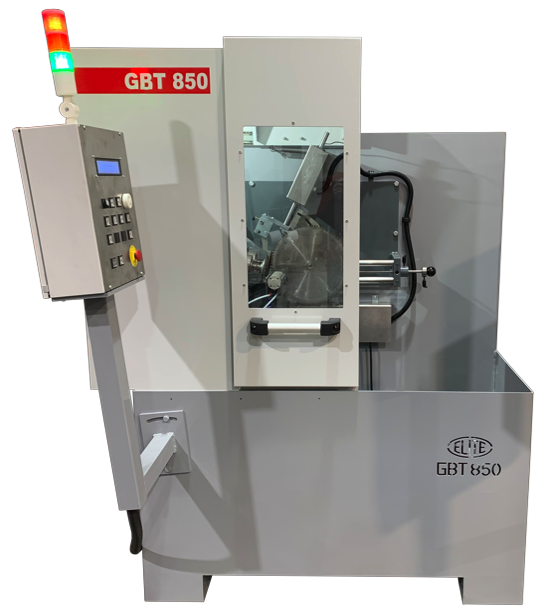

ELITE GBT 850 DUO
Diámetro de las sierras desde 100 mm.
Para el rectificado de los flancos de discos incisores o de máquina portátil.
Permite el indexado de cualquier tipo de paso de diente.

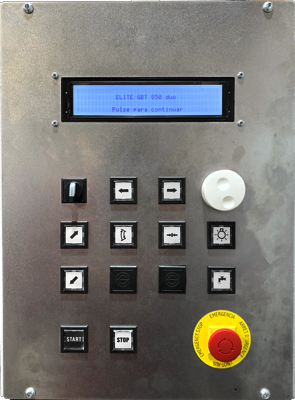

Panel de control de uso simple y rápido
La máquina incluye de serie la luz de cabina led.
El panel de control permite la selección de giro de la piedra de afilado a izquierda o derecha.
Los motores de la muela con sistema de husillo directo motorizado es regulable de 5.000 a 9.000 RPM para una calidad óptima de afilado con un mínimo desgaste de la piedra. Es accionado mediante un variador de frecuencia.

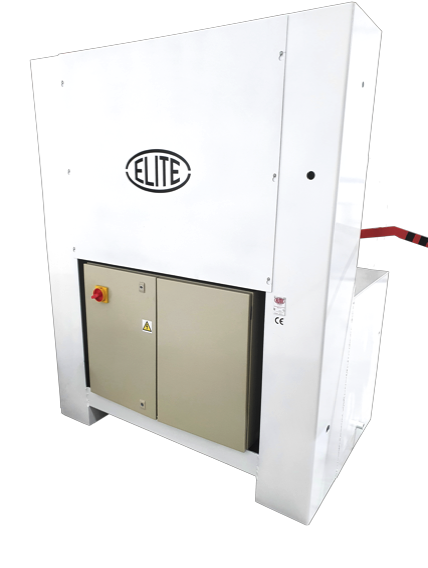

Fácil acceso
Diseño limpio y de fácil acceso para la revisión o reparación de la máquina.
El cuadro eléctrico se encuentra en la parte inferior y la mecánica en la parte superior de la máquina, protegida mediante una tapa de fácil apertura.
| Modelo | Afilado dorso | Afilado cara | Destalonado | Rectificado flancos |
|---|---|---|---|---|
| AVB 850 | Todas las formas | Todas las formas | NO | NO |
| SVG 850 | Todas las formas | Diente plano | SI | NO |
| MD | Todas las formas | Todas las formas | NO | NO |
| MVB 850 | Todas las formas | Diente plano | NO | NO | MD mini | Diente plano | Diente plano | NO | NO |
| GBT 850 mono | NO | NO | NO | Un lado a la vez |
| GBT 850 DUO | NO | NO | NO | Dos lados a la vez |
| GBT 851 DUO | NO | NO | NO | Dos lados a la vez |
