Afiladora y destalonadora de sierras circulares con diente de carburo
Equipada con 4 ejes CNC
Destalonado del cuerpo, y afilado plano de la cara y el dorso del diente de metal duro
La ELITE modelo MVB 850 es nuestra afiladora con cabina completa para sierras circulares con diente de carburo de tungsteno.
Está concebida como destalonadora para el cuerpo de las sierras de ø100 hasta 850 mm. Y además permite el afilado con forma plana del interior y el exterior del diente. Convirtiendola en una máquina ideal para el taller de afilado que quiere dejar las sierras en perfecto estado. Así como una máquina indispensable para el aserradero, ya que además del destalonado permite el afilado del interior del diente así como del exterior del diente en forma plana.
| Diámetro de la hoja de sierra | de 100 a 850 mm (de 4 "a 33,5") |
|---|---|
| Diámetro del orificio de la hoja de sierra | Desde ø10 mm. |
| Espesor de la hoja | Hasta 8 mm. |
| Paso de diente | Hasta 125 mm. |
| DESTALONADO DEL CUERPO DE LA SIERRA | |
| Recorrido de afilado | Hasta 50 mm. |
| Ángulo de rectificado | De 0º a -40º |
| AFILADO DEL DORSO DEL DIENTE | Disponible como opción |
| Ángulo de corte | De + 5º a + 25º |
| Ángulo de bisel | 0º |
| Recorrido de afilado | Hasta 25 mm. |
| AFILADO DE LA CARA DEL DIENTE | Disponible como opción |
| Ángulo de corte | De -10º a + 25º |
| Recorrido de afilado | Hasta 25 mm. |
| Datos técnicos | |
| Motor de la muela | 0,33 kW |
| Velocidad de la muela | 2800 RPM |
| Diámetro de la muela abrasiva para destalonado y afilado del dorso del diente | ø150 mm. | Diámetro de la muela abrasiva para afilado de la cara | ø175 / ø200 mm. |
| Hasta 4 ejes CNC | C: Trinquete de avance del diente, Z: Recorrido de afilado, X: Carga de afilado, Opcional: B: Ángulo del diente |
| Dimensiones de la máquina | 1410 x 1225 x 1800 mm. |
| Peso de la máquina | 460 Kg. |
| Versiones disponibles | Media cabina - Cabina completa |
DESTACADOS
- 4 ejes CNC para un trabajo automático programables desde el panel de control
- Paso del diente programable
- Destalonado del diente, afilado del interior y afilado del exterio plano
- Fácil de usar
- Máquina muy compacta con un gran rango de diámetros de disco: desde 100 hasta 850 mm.

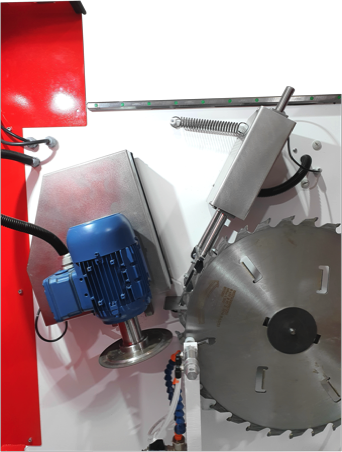

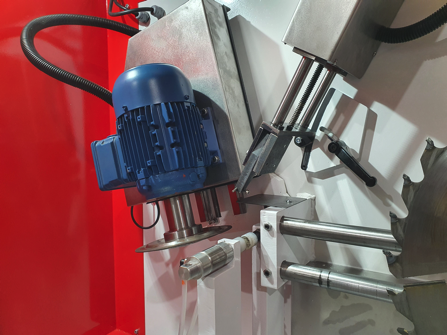

FUNCIONAMIENTO GENERAL

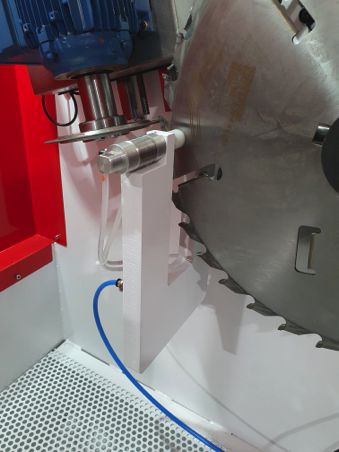

DESTALONADO

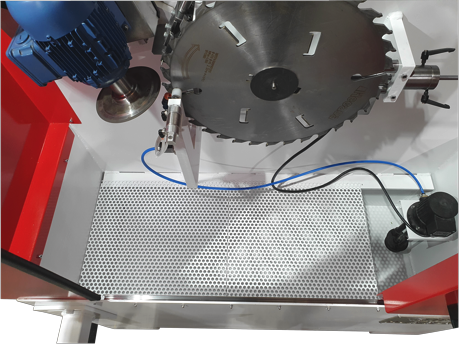

AFILADO DEL INTERIOR DEL DIENTE
AVANCE LENTO DEL DIENTE

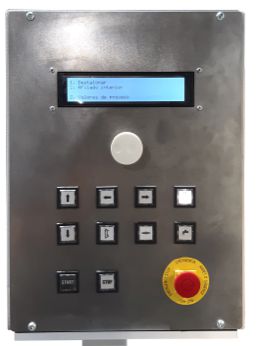

Panel de control de la máquina
Permite la programación de la máquina, entre los valores programables están:
- Programación del ángulo del diente: El eje de la muela se moverá automáticamente al valor introducido en el programa.
- Recorrido de afilado
- Carga de afilado
- Velocidad de afilado
- Paso del diente
- Velocidad de avance de la uña de avance del diente
- Número de dientes
- Dientes rotos
AVANCE RÁPIDO DEL DIENTE
ELITE MVB 850
| Modelo | Afilado dorso | Afilado cara | Destalonado | Rectificado flancos |
|---|---|---|---|---|
| AVB 850 | Todas las formas | Todas las formas | NO | NO |
| SVG 850 | Todas las formas | Diente plano | SI | NO |
| MD | Todas las formas | Todas las formas | NO | NO |
| MVB 850 | Todas las formas | Diente plano | NO | NO | MD mini | Diente plano | Diente plano | NO | NO |
| GBT 850 mono | NO | NO | NO | Un lado a la vez |
| GBT 850 DUO | NO | NO | NO | Dos lados a la vez |
| GBT 851 DUO | NO | NO | NO | Dos lados a la vez |
