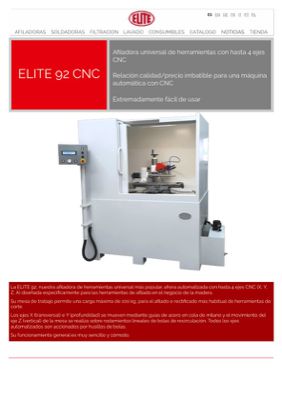

Afiladora universal de herramientas con hasta 4 ejes CNC
Relación calidad/precio imbatible para una máquina automática con CNC
Extremadamente fácil de usar
La ELITE 92, nuestra afiladora de herramientas universal más popular, ahora automatizada con hasta 4 ejes CNC (X, Y, Z, A) diseñada específicamente para las herramientas de afilado en el negocio de la madera.
Su mesa de trabajo permite una carga máxima de 100 kg, para el afilado o rectificado más habitual de herramientas de corte.
Los ejes X (transversal) e Y (profundidad) se mueven mediante guías de acero en cola de milano y el movimiento del eje Z (vertical) de la mesa se realiza sobre rodamientos lineales de bolas de recirculación. Todos los ejes automatizados son accionados por husillos de bolas.
Su funcionamiento general es muy sencillo y cómodo.

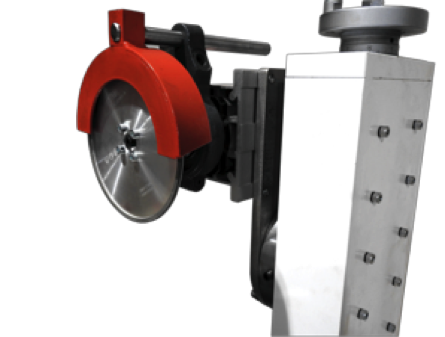

El cabezal de la muela se puede girar 360º con respecto a su eje vertical y 90º con respecto al eje horizontal.
Motor de accionamiento directo de la muela abrasiva con accionamiento de velocidad variable de 3.000 a 9.000 RPM (Opcional hasta 18.000 RPM).
| Potencia del motor de la muela | de 3.000 a 9.000 RPM. y 1.5 CV (Opcional hasta 18.000 RPM) |
|---|---|
| Diámetro de la muela | Hasta ø150 mm |
| Dimensiones de la mesa de trabajo | 730 x 210 mm |
| Recorrido eje X | 450 mm |
| Recorrido eje Y | 170 mm |
| Recorrido eje Z | 250 mm |
| Rotación vertical de la muela | 360º |
| Rotación horizontal de la muela | 0º a +90º |
| Máximo peso sobre la mesa | 100 kg |
Características técnicas
Accesorios opcionales
- Panel de control CNC hasta 4 ejes no interpolados (X, Y, Z, A). Gestión fácil y guiada con pantalla LCD
- Mesa giratoria 360º en el plano horizontal
- Media cabina
- Cabina completa
Versiones disponibles
| Modelo | Dimensiones sin embalaje | Peso |
|---|---|---|
| Sin cabina | 1500x870x1400 mm | 450 Kg. |
| Media cabina | 1600x 1150 x 1500 mm. | 640Kg |
| Cabina completa | 1600x 1150 x 2100 mm. | 700Kg |
DESTACADOS
- Afilado con muelas de diferentes diámetros con variación de velocidad de 3.000 a 9.000 RPM y motor muela de 1,5 HP (Opcional hasta 18.000 RPM).
- Electrohusillo de accionamiento directo con variador de frecuencia de serie
- Los ejes X (traslación de la mesa), Y (profundidad) se mueven sobre guías en cola de milano, Z (vertical) se mueven sobre guías con rodamientos de recirculación de bolas.
- Sistema de lubricación centralizada de accionamiento manual.
- Control muy fácil de usar y accesible
- Mecánica muy robusta para una larga vida de la máquina.

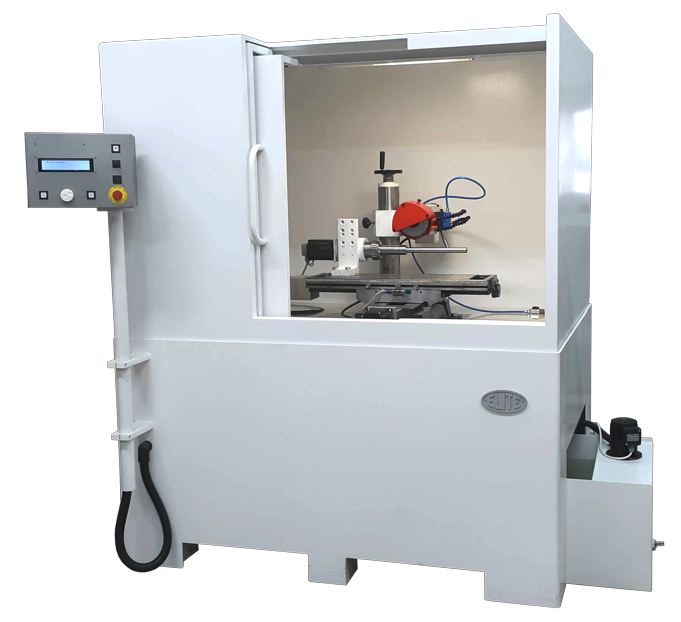

Media cabina con el panel de control. Disponible de forma opcional
Preparación del ciclo de afilado
Ciclo de afilado
Paro del ciclo de afilado evitando colisiones con la herramienta de forma automática
Referenciado de ejes y movimientos manuales
Regulación de la velocidad de trabajo en movimientos manuales
Regulación de la velocidad de trabajo dentro del ciclo de trabajo

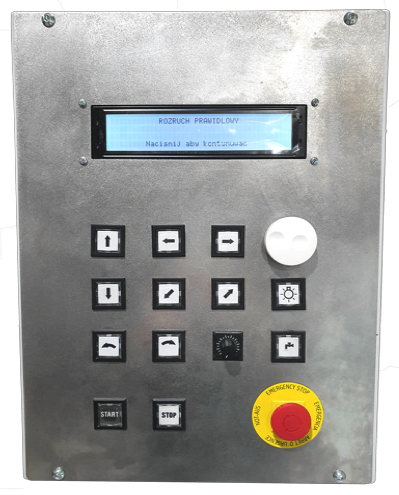

Panel de control de fácil manejo

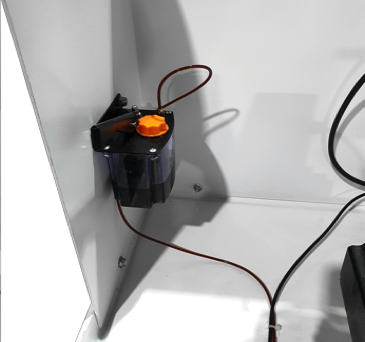

Sistema de engrase centralizado accionado manualmente
