Afiladora de herramientas universal
Nuestra afiladora universal más popular por su inmejorable relación calidad / precio.

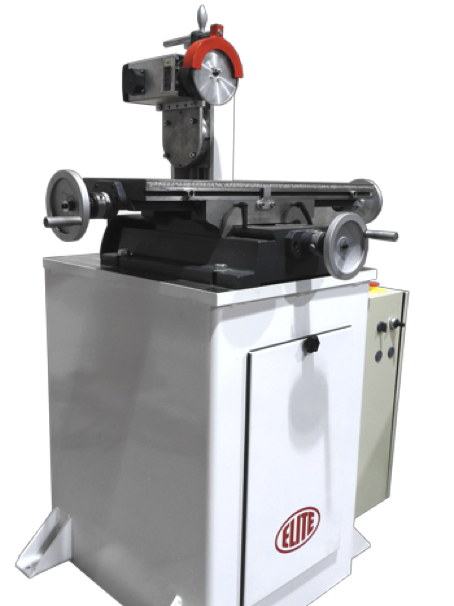

La ELITE 92 es nuestra afiladora de herramientas universal más popular debido a su excelente relación calidad / precio y porque está diseñada específicamente para afilar herramientas en el sector de la madera.
Su mesa de trabajo permite una carga máxima de 100 kg, para el afilado o rectificado más habitual de herramientas de corte.
Los ejes X (transversal) e Y (profundidad) se mueven mediante guías de acero en cola de milano y el movimiento del eje Z (vertical) de la mesa se realiza sobre rodamientos lineales de bolas de recirculación. Los tres ejes son accionados por tornillos trapezoidales.
Su funcionamiento general es muy sencillo y cómodo.
Mesa de trabajo con capacidad de carga de hasta 100 kg de movimiento mediante guías de acero rectificado con cómodos volantes para movimientos frontales y longitudinales.

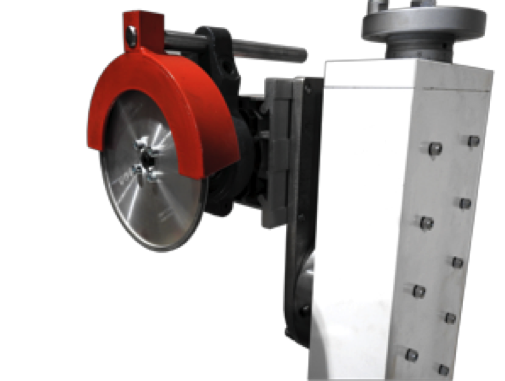

Detalle de porta muelas con protección para muelas hasta ø150 mm. El cabezal de la muela se puede girar 360º con respecto a su eje vertical y 90º con respecto al eje horizontal.
| Motor de la muela | de 3.000 a 9.000 RPM. y 1.5 CV (Opcional hasta 18.000 RPM) |
|---|---|
| Diametro de la muela | Hasta ø150 mm |
| Dimensiones de la mesa de trabajo | 730 x 210 mm |
| Recorrido eje X | 480 mm |
| Recorrido eje Y | 210 mm |
| Recorrido eje Z | 250 mm |
| Inclinación vertical de la muela | 360º |
| Inclinación horizontal de la muela | 90º |
| Peso máximo sobre la mesa | 100 kg |
Características técnicas
Accesorios opcionales
- Panel de control CNC hasta 4 ejes interpolados. Gestión fácil y guiada con pantalla LCD
- Movimiento vertical motorizado. El volante es accionado por la parte delantera de la máquina.
- Visualización de posición digital de hasta 3 ejes: X, Y, Z
Versiones disponibles
| Modelo | Medidas | Peso |
|---|---|---|
| Versión manual | 1500x870x1400 mm | 400 Kg. |
DESTACADOS
- Afilado con muelas de diferentes diámetros con variación de velocidad de 3.000 a 9.000 RPM y motor muela de 1,5 CV (Opcional hasta 18.000 RPM).
- Electrohusillo de accionamiento directo con variador de frecuencia de serie
- Los ejes X (traslación de la mesa), Y (profundidad) se mueven sobre guías en cola de milano, y el eje Z (vertical) sobre guías con patines de recirculación de bolas.
- Control muy fácil de usar y accesible
- Mecánica muy robusta para una larga vida de la máquina.

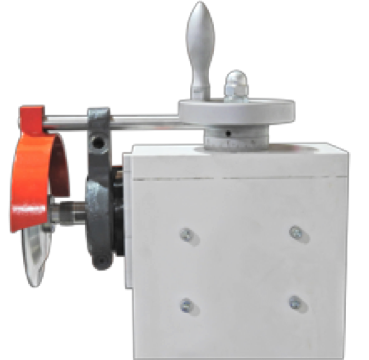

Motor porta-muelas directo con accionamiento de velocidad variable de 3000 a 9000 rpm.
Opcional hasta 18.000 RPM
PRINCIPIO DE FUNCIONAMIENTO
ELITE 92
