La afiladora universal más pequeña de nuestra gama.
Una sólida estructura que permite una gran variedad de accesorios para los más variados trabajos.
Su única limitación es el pequeño tamaño de la mesa.

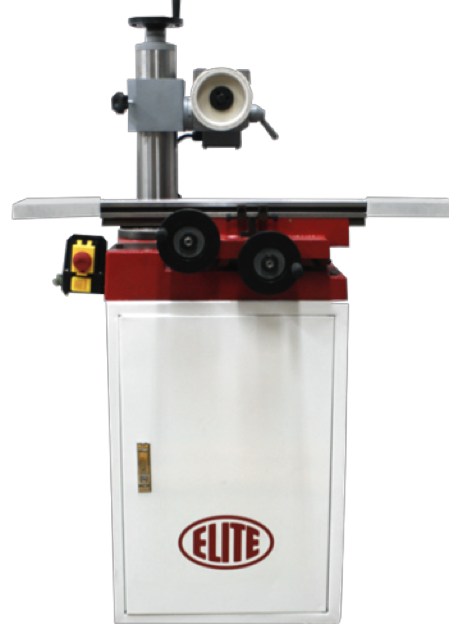

La Elite modelo mini es la afiladora de herramientas universal sencilla y eficaz.
La afiladora universal más pequeña de nuestra gama. Permite multitud de trabajos de afilado según los distintos accesorios incluidos con la máquina.
Una estructura sólida y estable permite un afilado de alta precisión de herramientas para cortar madera.
Con esta afiladora podemos esperar una precisión en el campo de las centésimas de milímetro.

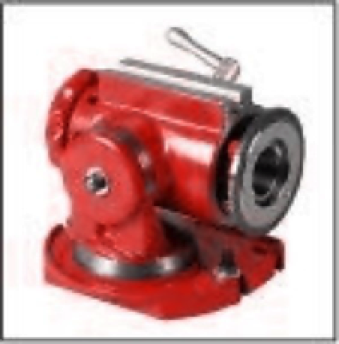

Cabezal divisor Morse 4
| Motor de la muela | 0,33 CV |
|---|---|
| Velocidad de giro del motor de la muela | 2900 RPM |
| Diámetro de la muela | Hasta ø125 mm |
| Dimensiones de la mesa de trabajo | 470 x 133 mm |
| Desplazamiento longitudinal (X) | 320 mm |
| Desplazamiento transversal (Y) | 140 mm |
| Desplazamiento vertical (Z) | 190 mm |
| Rotación vertical del cabezal de la muela | Desde +40º a -40º |
| Rotación horizontal del cabezal de la muela | 180º |
Características técnicas
Accesorios opcionales
- Cabezal divisor Morse 4
- Juego de contrapuntos ajustables derecho e izquierdo
- Cabezal motorizado para trabajos de afilado cilíndrico
- Soporte de dientes con trinquete articulado para fresas helicoidales o hojas de sierra
- Portacuchillas y herramientas de torno Morse 4
- Equipo de enfriamiento, incluye: tanque, bomba, mangueras y bandeja colectora de agua
- Plato de garras autocentrante Morse 4 hasta 30 mm de diámetro
- Porta pinzas Morse 4 con un juego de 6 pinzas de 6 a 20 mm de diámetro
Versiones disponibles
| Modelo | Dimensiones | Peso |
|---|---|---|
| ELITE mini | 1100x750x950 mm | 265 Kg. |
DESTACADOS
- Cabezal silencioso sin vibraciones y gran solidez
- Afilado con muelas de 125 mm de diámetro
- Motor de muela con husillo
- Los ejes X (traslación de la mesa), Y (profundidad) y Z (vertical) se mueven sobre guías de cola de milano
- Mecánica robusta para una larga vida de la máquina.

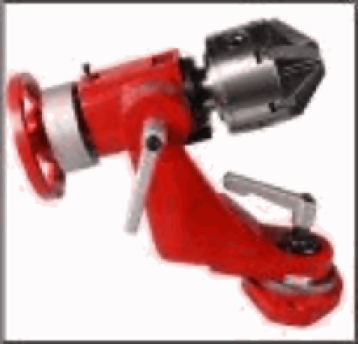

Cabezal para el afilado de brocas con mango hasta ø20 mm. o Morse 1, Morse 2 y Morse 3.
EJEMPLO DE TRABAJO
ELITE mini
