Afiladora de brocas de gran diámetro de ø3 a ø70 mm.
2, 3 or 4 cortes a derecha o izquierda.
La máquina incorpora una plantilla con los grados estándar de las brocas ya marcados, para que sea muy fácil obtener los grados correctos.
Afilado rápido y preciso de las brocas.
La máquina incorpora de serie una práctica lupa para comprobar el desgaste de la broca y el resultado del afilado sin que sea preciso desmontar la broca de la máquina.
La carga de afilado se regula con el nonio frontal para obtener una carga homogénea y exacta.
En caso de necesitar centrar la broca con la muela se utiliza el nonio lateral.
La base de la máquina incorpora una plantilla con los grados estándar de las brocas ya marcados, para que sea muy fácil obtener los grados correctos.
Vista superior
Lupa de aumento para comprobar la calidad de afilado y el filo de corte
| Capacidad de afilado | de ø3 a ø70 mm. (0,12" to 2,75") |
|---|---|
| Tipos de brocas | 2, 3 y 4 cortes para madera o acero, derecha o izquierda |
| Voltaje de conexión | 220/400 V. 3Ph |
Características técnicas
Accesorios opcionales
- Portabrocas para brocas ø40 to 60 mm.
- Portabrocas para brocas ø50 to 70 mm.
- Adaptador para brocas de 3 cortes
- Adaptador para brocas con mango cono Mose 1/2/3
- Adaptador para avellanadores 60º a 90º
- Pie de la máquina
- Muela de diamante
- Muela de CBN
Versiones disponibles
| Modelo | Medidas | Peso |
|---|---|---|
| B 70 | 570 x 330 x 320 mm | 57 Kg |
DESTACADOS
- Ajuste frontal de la carga de afilado con nonio de precisión
- Ajuste lateral para el centrado del filo de la broca respecto a la muela
- Lupa incorporada de serie para comprobar la carga necesaria de afilado con respecto al desgaste de la broca, y el resultado final del afilado sin necesidad de desmontar la broca
- Para brocas con corte a izquierdas o derechas.
- Diámetro de las brocas: de 3 hasta 70 mm. (standard hasta 40 mm. disponibles los otros portabrocas como opción)
- Muela de corindón de ø125 x 40 mm. incluida.
- Pie de la máquina opcional
- Equipo de refrigeración opcional
Tipos de brocas que pueden ser afiladas
Funcionamiento de la máquina

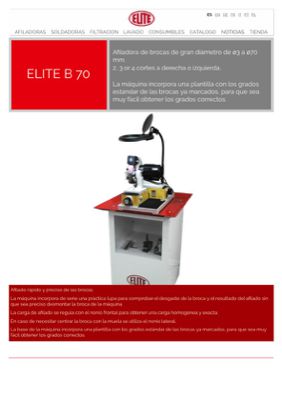

ELITE B 70
