Afiladora automática de cuchillas circulares con bisel: afila cuchillas con hasta cuatro biseles: dos ángulos diferentes en cada lado.
Equipada con control numérico de 3 ejes para un proceso de afilado automático. Acabados de alta calidad con los mejores tiempos de trabajo.

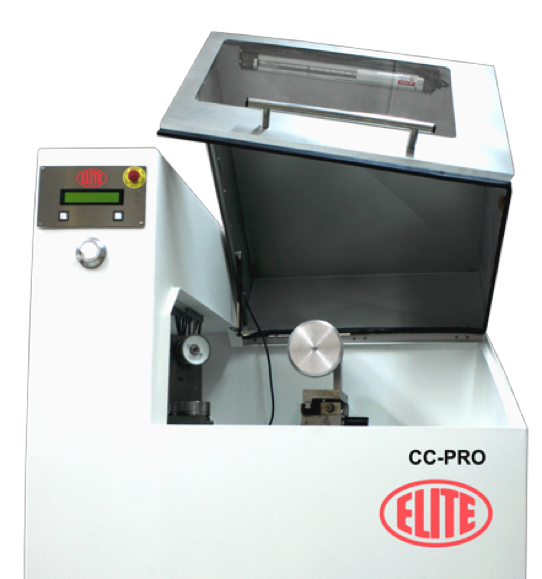

La nueva ELITE CC PRO es nuestro diseño más innovador para afilar cuchillas circulares con bisel de ø25 a ø800 mm.
Permite el afilado automático de los 4 biseles de una cuchilla circular: dos ángulos en un lado y dos ángulos en el otro lado.
Opcionalmente está disponible el sistema de afilado con muela abrasiva tangencial, para el acabado tangencial en aquellas cuchillas que lo requieran.

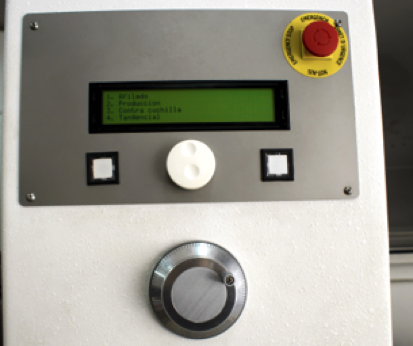

Pantalla LCD que permite un sistema de programación muy fácil de usar asistente para la introducción de los datos
Muela de vaso
Opcional: muela de vaso + muela tangencial

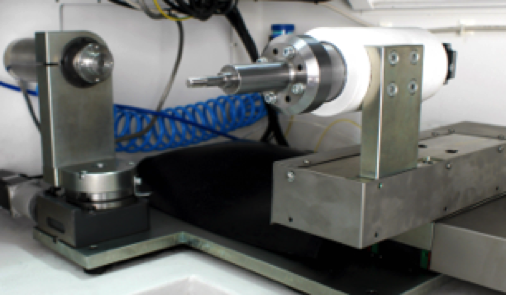

Vista del área de trabajo

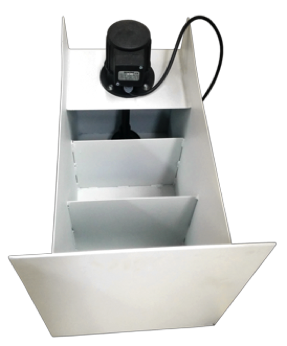

Equipo de refrigeración de 2 bar y 20 l /min., Con tanque de 80 lts.
| Cuchillas circulares | de ø25 a ø800 mm. |
|---|---|
| Motor de la muela | 2 CV. Con variador de frecuencia ajustable de 3.000 a 9.000 RPM |
| Muela de vaso | ø100 mm. |
| Muela tangencial | ø120 mm. |
| Afilado en una sola operación | Hasta 4 ángulos del bisel |
| Velocidad de giro de la cuchilla programable | Con valores independientes para el desbaste y el acabado |
| Velocidad de giro de la cuchilla | de 1 a 70 RPM |
| Ángulo del bisel de la cuchilla | de +90º a -90º. Hasta dos ángulos por cada lado |
| Programa para producción | Para diámetros iguales incluido de serie |
| Sistema de engrase automático | |
| Equipo de refrigeración | 2 bar y 20l/min., con tanque de 80 litros. |
| Potencia total conectada | 4 kW |
Características técnicas
Accesorios opcionales
- Programa de acabado con afilado de cuchillas tangenciales
- Rotación CNC del eje A mediante reductor de precisión y servomotor
- Anillos de centrado (depende del diámetro)
- Portacuchillas de sierra (depende del diámetro)
Versiones disponibles
| Modelo | Dimensiones | Peso |
|---|---|---|
| CC PRO | 1300 x 1600x 1800 mm. | 840 Kg. |
DESTACADOS
- Máquina sólida y potente, libre de vibraciones para el trabajo más preciso y rápido en el afilado de cuchillas circulares.
- Panel PLC programable con pantalla LCD para un trabajo fácil e intuitivo.
- Afilado en una configuración hasta 4 ángulos diferentes.
- Ciclo de trabajo totalmente configurable: desbaste, acabado y pulido.
- Programa de producción para cuchillas circulares del mismo diámetro disponible de serie.
- Opcional: puerta de cabina fabricada en acero INOX.

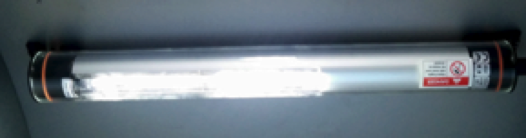

Lámpara LED que permite una iluminación económica y de alta visibilidad.
SISTEMA DE TRABAJO
AFILADO TANGENCIAL
ELITE CC PRO
