Afiladora y rectificadora de cuchillas industriales

Capacidad hasta 6150 mm. Según modelo

Máquina automática, sencilla, compacta y económica que requiere de un bajo mantenimiento

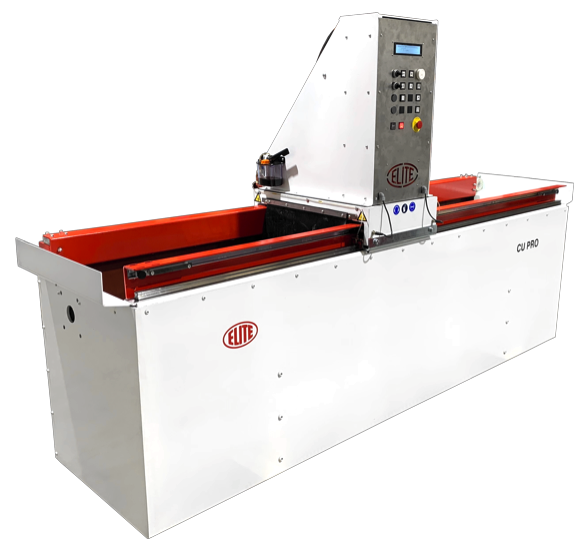

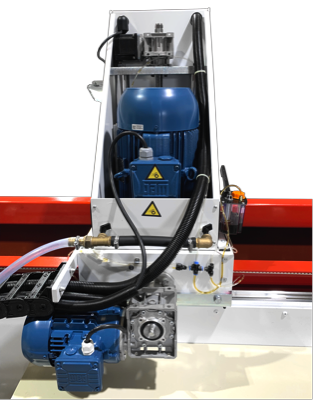

Nuestro modelo ELITE CU PRO es la máquina de fabricación y afilado de cuchillas más avanzada. Cuenta con un cabezal de rectificado diseñado para prevenir la corrosión, equipa un motor de transmisión directa: esto le permite tener un 20% más de potencia del motor en comparación con otros motores que incorporan transmisión por correa.

Programe sus propios parámetros de afilado.

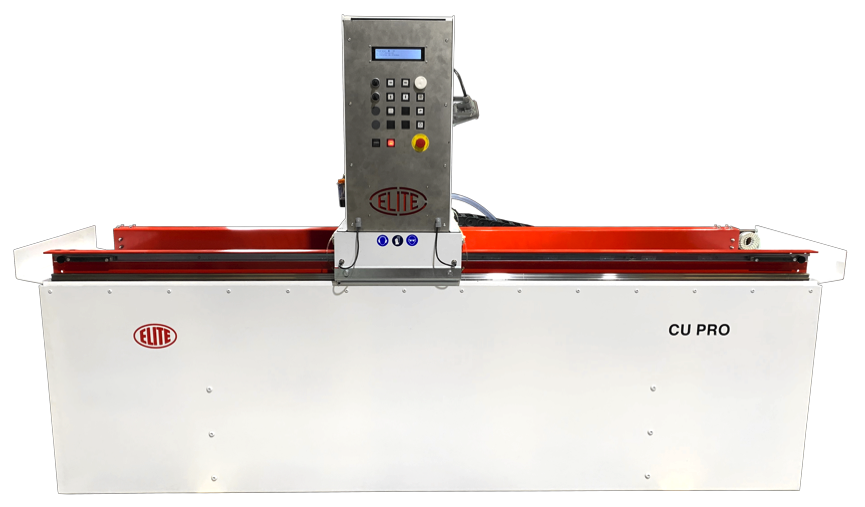

El panel de control con pantalla LCD permite realizar y guardar programas fácilmente, lo que es perfecto para afilar y fabricar cuchillas ya sea individualmente o en serie gracias a su programa de producción de series iguales.

Puede programar un ciclo de desbaste con su velocidad de carro, un ciclo de acabado con otros parámetros y velocidad, y un ciclo final de pulido. Todas estas operaciones son implementadas por la máquina a la vez.

¿Afilado a favor de filo o contra filo?

Entre uno de los parámetros de control programables está el sentido de rotación de la muela; despídase de inclinar el cabezal manualmente.

Acceda fácilmente al equipo de refrigeración.

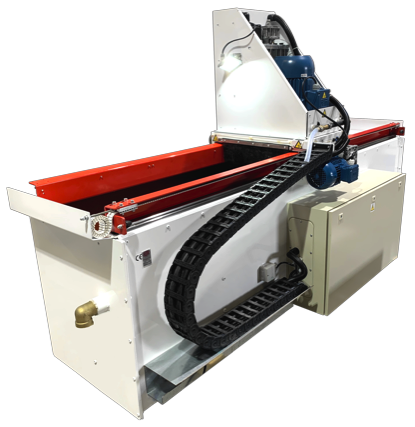

Pensamos que el equipo de refrigeración debe ser fácil de limpiar, por lo que se puede montar en la parte delantera de la máquina, en la parte trasera o en el lateral, ¡como mejor te convenga!

Programe sus propios parámetros de afilado con el panel CNC estándar. Permite realizar y guardar programas, perfecto para el afilado de cuchillos de papel o fabricación de cuchillos.

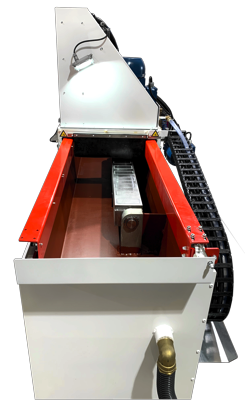

Portacuchillas magnético magnetizable y desmagnetizable desde el panel de control. Misma fuerza de sujeción en el extremo de la placa o en el centro: por estrechas que sean las cuchillas se sujetan perfectamente en el borde de la placa. El sistema de superpolaridad está disponible opcionalmente. Con una fijación aumentada en un 20%.

Husillo de bolas en el eje vertical para un movimiento fluido y una precisión de movimiento hacia abajo de 0,001 mm. El husillo de bolas atraviesa la placa del motor, garantizando la máxima estabilidad y rigidez y evitando que entre suciedad por el afilado.

Rodamientos de bolas para movimiento preciso del carro, por recirculación de bolas con sistema de lubricación continua, permite un movimiento fluido sin juego y libre de vibraciones, pues sujetan el carro para que no pueda subir, bajar ni desplazarse lateralmente.

Caracteríticas técnicas

Accesorios opcionales

- Depurador magnético para eliminar la viruta metálica del refrigerante

- Motor de la muela de 20 HP

- Motor de la muela de 30 HP

- Segundo cabezal de afilado con motor de 5 HP

- Cabezal de afilado XL, para rectificado pesado o rectificado plano de grandes superficies

- Mayor fuerza de sujeción del plato magnético (20% más fuerza que la estándar)

- Plato magnético 200 mm. anchura

- Plato magnético 300 mm. anchura

- Muela abrasiva ø300 mm. (Solo con motor 30 CV).

- 4a eje para dentado de cuchillas, incluye modificación de control, husillos de rodamientos de bolas y software

- Motor de la muela con velocidad infinitamente ajustable

Versiones disponibles

DESTACADOS

- Máquina muy robusta y potente libre de vibraciones para un trabajo más preciso y rápido.

- Mayor precisión en el eje Z, gracias a su funcionamiento mediante husillo de recirculación de bolas.

- Programable mediante display LCD de fácil e intuitivo uso..

- Carro libre de vibraciones: movimiento por correa dentada

- Ciclo de funcionamiento totalmente configurable: desbaste, acabado y pulido. Ángulo de las cuchillas, velocidades de rectificado, cargas de rectificado y sentido de rotación de la muela abrasiva.

Demostración de funcionamiento

La máquina mostrada está equipada con el cabezal de afilado XL
