Filtración para hasta 5 máquinas de líquido refrigerante
Se puede utilizar tanto con aceite como con aceite en emulsión.
Caudal de filtración: hasta 200 l / min.
Calidad de filtración hasta 2 µm
Disponible con sistema de enfriamiento automático del refrigerante
La nueva ELITE FILTRAmaq PRO, es nuestro equipo autónomo para la filtración y enfriado de líquidos, hasta 2µm. Representa una versión renovada y mejorada del modelo antiguo.
- El sistema de filtración es de tamaño / calidad muy asequible.
- Bajo costo de mantenimiento.
- Disponible con caudales de filtración nominales de 50 l/min, 100 l /min, 150 l/min y 200 l/min.
- Sistema de enfriamiento del refrigerante disponible de forma opcional.
- Los clientes ahora pueden utilizar aceites de afilado de alta calidad como nuestro aceite sintético SintoCut PRO MD: combinado con nuestros sistemas de filtrado, nunca más tendrán que cambiar el aceite, simplemente tendrán que rellenar el aceite perdido durante el trabajo normal.
- La vida útil de la muela aumenta hasta 4 veces.
- Se mejora la rugosidad superficial de las herramientas de corte, especialmente cuando se trata de un material duro como el carburo de tungsteno. Esto hace que sus herramientas sean más competitivas.
| Caudal de filtración | 50l/min. Opcionalmente disponible en 100 l/min., 150 l/min. y 200 l/min. |
|---|---|
| Calidad de filtración | 2µm |
| Conexión a la máquina afiladora | Retorno al filtro por gravedad. Entrada a filtro de 2". Envío de refrigerante mediante la propia bomba de la afiladora instalada en el filtro. |
| Rellenado automático del tanque de filtración | Rellenado automático del tanque seleccionable. En el caso del rellenado de emulsión de aceite, se puede seleccionar la mezcla del 1% al 5%. En el caso de rellenado con aceite el depósito de aceite debe estar a una altura superior a la del filtro. |
| Sistema de enfriamiento del refrigerante | Disponible opcionalmente con regulación de la temperatura seleccionable entre 15ºC a 30ºC |
| Control del filtro | Con pantalla LCD, indicación de los horas de trabajo, sistema de rellenado automático y niveles de refrigerante limpio y sucio |
Características técnicas
Accesorios opcionales
- Unidad de filtrado adicional: añade 50 l/min de capacidad de filtración para cada unidad adicional, hasta un máximo de 200 l/min de capacidad total de filtración.
- Grupo de enfriamiento del refrigerante en combinación con FILTRAmaq PRO. Capacidad de enfriamiento: 5 kW
Medidas y peso
| Modelo | Medidas | Peso |
|---|---|---|
| FILTRAmaq PRO sin enfriador | 1300 x 900 x 1700 mm. | 460 Kg. En orden de marcha |
| FILTRAmaq PRO con enfriador | 1300 x 900 x 1900 mm. | 520 Kg. En orden de marcha |
DESTACADOS
- Alta calidad de filtración de 2 µm
- Sistema de retorno del refrigerante por gravedad: Ahorro energético de hasta el 50% debido a que no es necesaria una bomba impulsora de retorno
- Sistema de pre-limpieza del refrigerante sucio mediante potentes imanes de neodimio recubiertos en acero inoxidable, de muy rápida y fácil limpieza.
- Posibilidad de filtración de hasta 5 máquinas, dependiendo del caudal de bombeo de las máquinas.
- El sistema de enfriamiento opcional está integrado dentro de la máquina, por lo que se ahorra espacio.
- Caudal de filtrado muy elevado: hasta 200 litros por minuto
- La precisión del rectificado mejora: al filtrar y enfriar / calentar el refrigerante se eliminan las tolerancias debidas a la expansión térmica
- Forma de máquina compacta ideal para la colocación entre máquinas

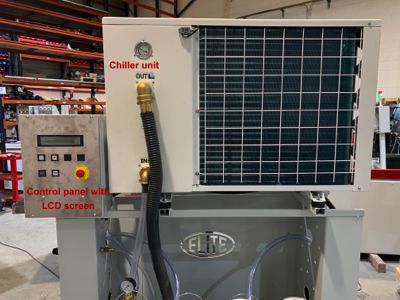

Panel de control con pantalla LCD
Con información del tiempo de uso, nivel de refrigerante limpio y sucio, y activación del sistema automático de rellenado del tanque
Principio de funcionamiento

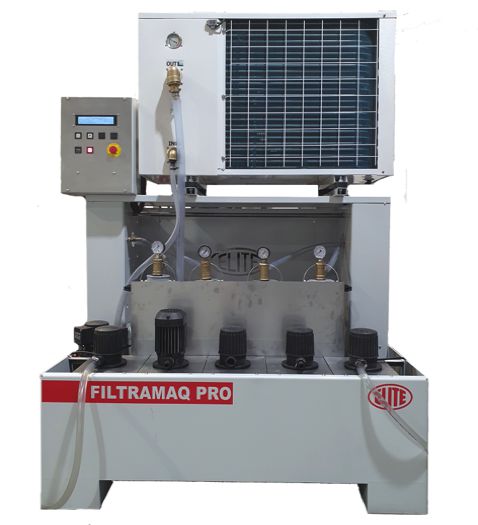

ELITE FILTRAmaq PRO
Entrada del líquido refrigerante sucio
Bombeo del líquido límpio mediante la propia bomba de la máquina afiladora/rectificadora.

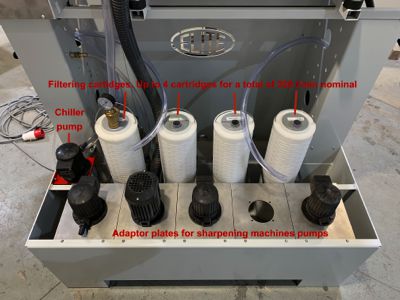

Sistema de cartuchos filtrantes de muy fácil cambio.

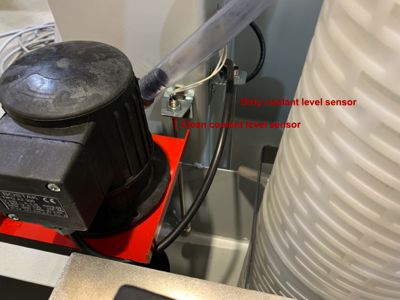

Sensor de nivel de líquido sucio y limpio para controlar el estado y caudal del refrigerante y decidir si se debe rellenar el tanque de filtrado de forma automática.

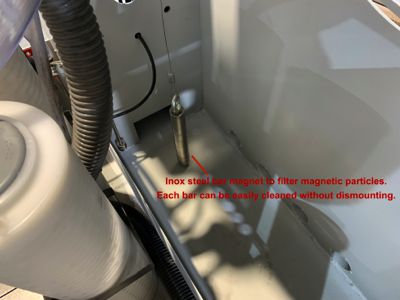

Barras de acero inoxidable con imanes de neodimio para la eliminación de las partículas magnetizables, de esta forma se ahorra en consumibles de cartuchos de filtración.
Las barras son de muy fácil acceso para poder eliminar facilmente la suciedad.
Vista del sistema de filtración con el sistema de enfriamiento montado (Disponible como opción).
